I prefer print with PETG filament.

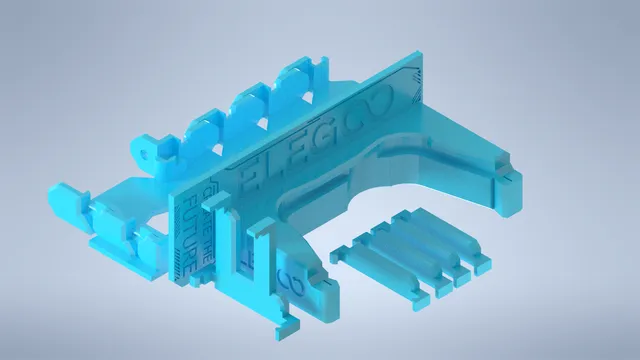

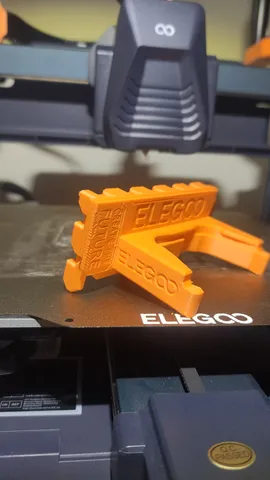

Z mount connection

Z mount slepení

Glue the two parts of the Z mount. The top edge must be lined up. Alternatively, you can sand it. To fit perfectly. Please use plenty of glue !

Slepte obě části držáku Z. Horní hrana musí být zarovnaná. Případně ji můžete obrousit. Aby dokonale seděla. Použijte velké množství lepidla !

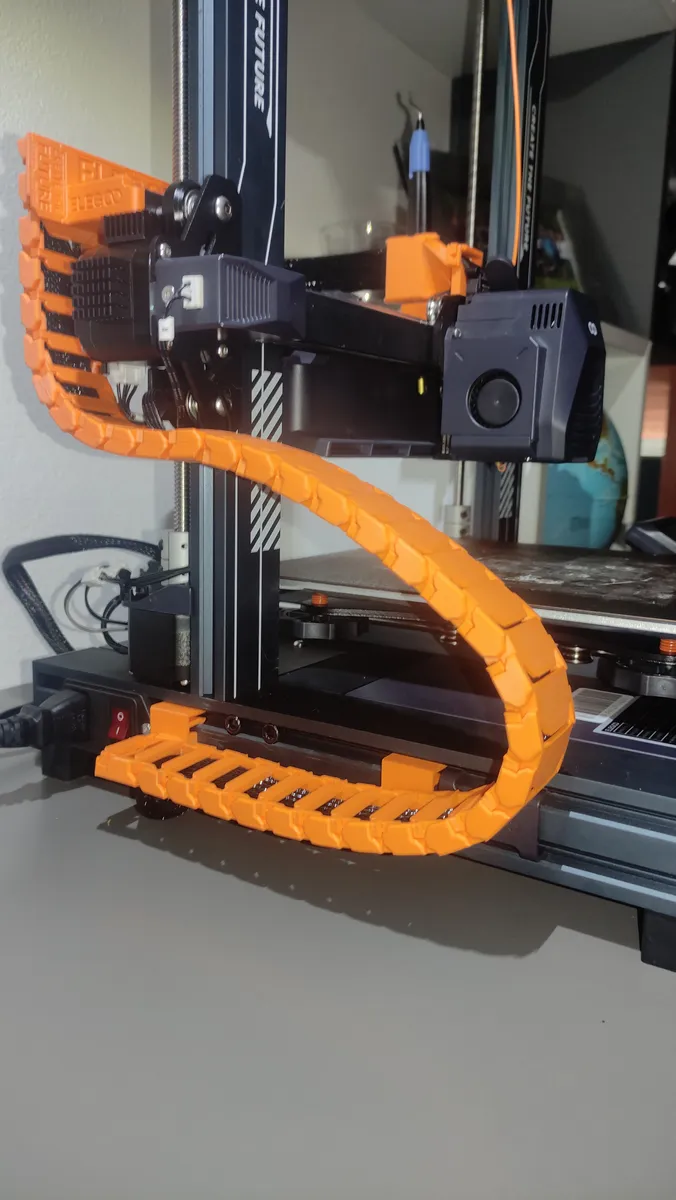

Power stretching solution

Natahování řetezu

Use tightening tape

Použijte stahovací pásku

Cable change axis

Změna osy kabelu

If you can't bend the cable perfectly you don't have to use Clip here like I did.

Pokud nemůžete kabel dokonale ohnout, nemusíte zde používat klip, jako jsem to udělal já.

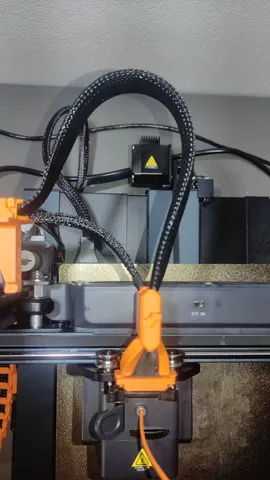

Extruder cable

Kabel extruderu

Remove the original cable holder and use the same screws to add the printed model.

Tighten the screws gently !

Odstraňte původní držák kabelu a pomocí stejných šroubů přidejte tištěný model.

Šrouby utáhněte opatrně !

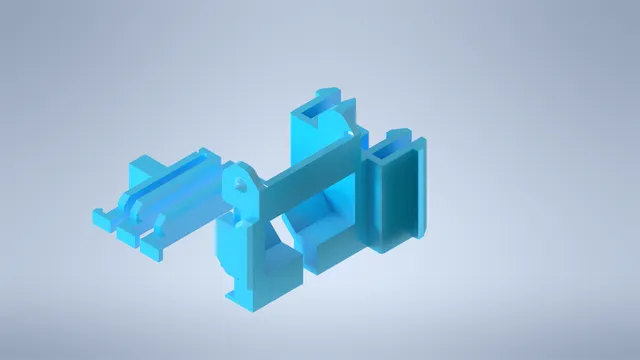

Base assembly

Moztáž základny

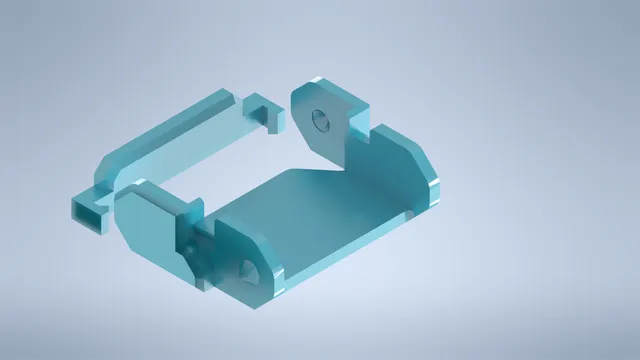

1. INSERT THE LOWER PART INTO THE TRACK (BOTH BEAKS)(SLIGHT PRESSURE ON THE UPPER BEAK)

2. PUSH THE UPPER PART INTO THE GROOVE (IN CASE IT DOESN'T WORK PRESS THEM TOGETHER AND INSIDE THE GROOVE).
   This model reduces the twisting of the cable to the sides.

3. VLOŽTE SPODNÍ ČÁST DO DRÁHY (OBA ZOBÁKY) (MÍRNÝ TLAK NA HORNÍ ZOBÁK).

4. ZATLAČTE HORNÍ ČÁST DO DRÁŽKY (V PŘÍPADĚ, ŽE TO NEPŮJDE, PŘITLAČTE JE K SOBĚ A DOVNITŘ DRÁŽKY).
   Tento model snižuje kroucení kabelu do stran.
