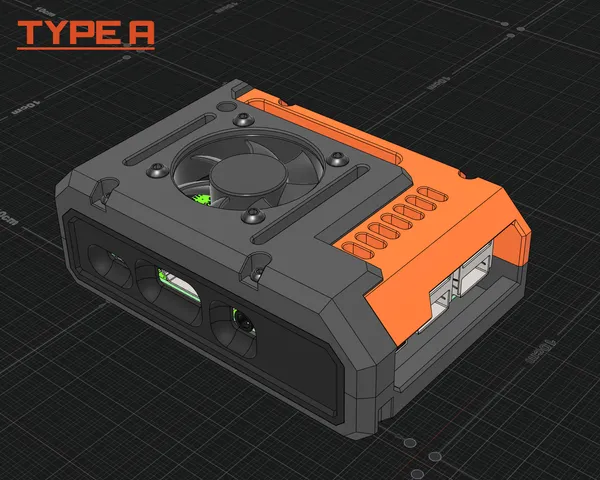

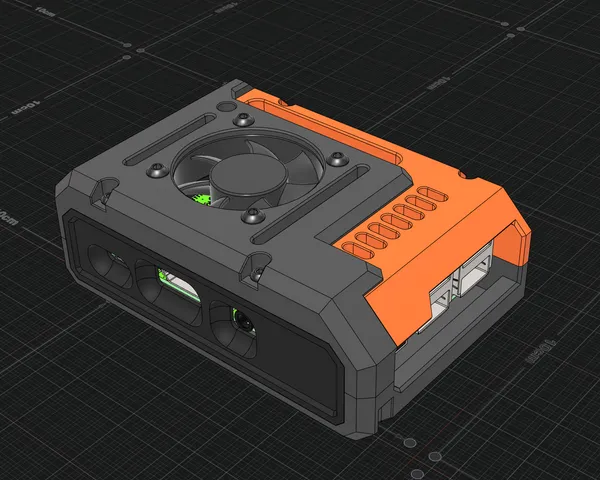

Modulaire behuizing voor Raspberry Pi 3B+ met optionele ventilator1 / 3

Wat heb je nodig?

Naast de geprinte onderdelen:

  • 1×Raspberry Pi 3B+
  • 8×M2,5x10 zelftappende schroef (behuizing)
  • 4×M2,5x6-8 zelftappende schroef (Pi)
  • 2-4×M5x10-bout (montage)

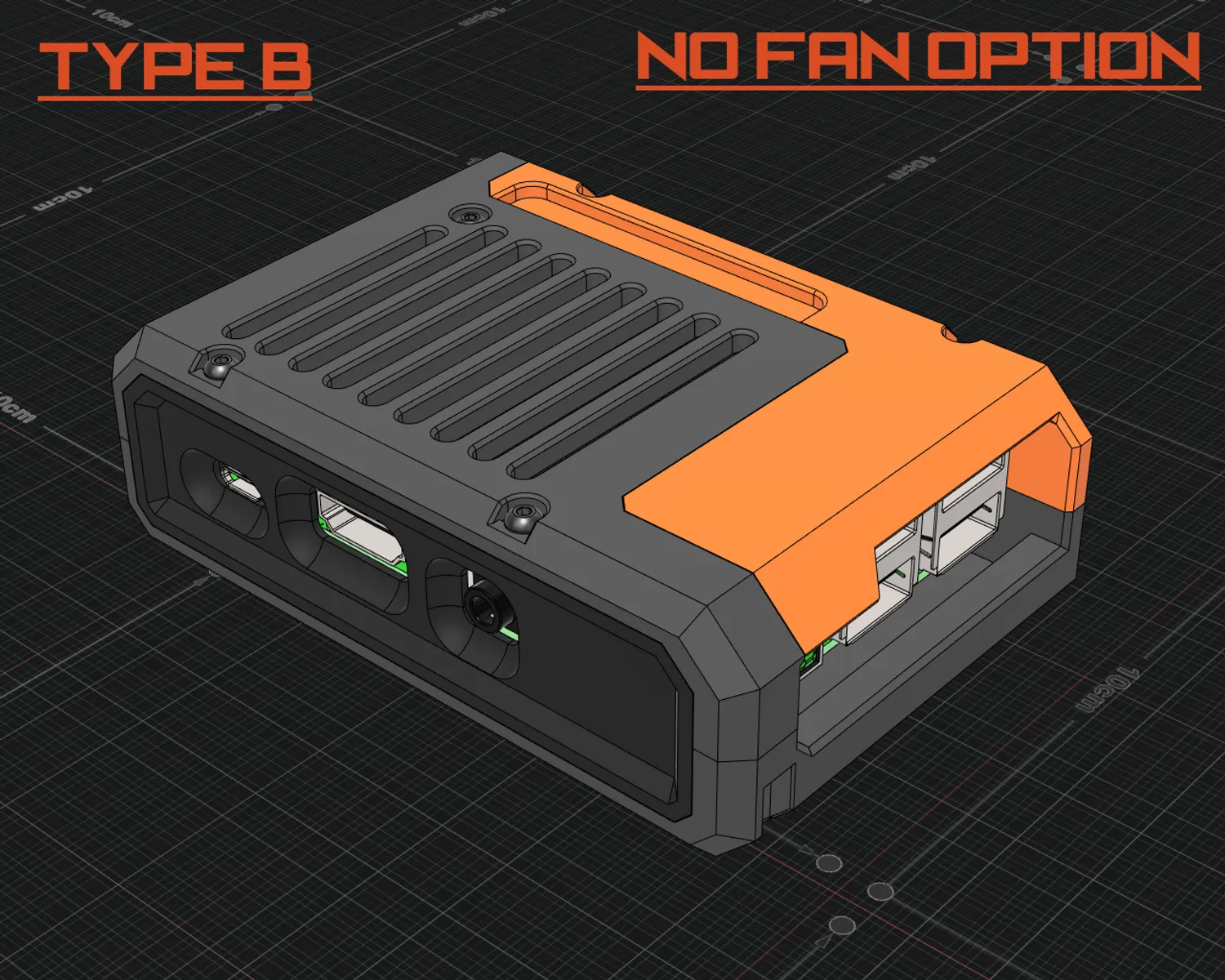

  • 1×4010-ventilator (optioneel)
  • 4×M3x12-bout (ventilator)
  • 4×M3-insmeltinsert (ventilator)

Beschrijving van de maker

Origineel in het Engels

U will need:

  • Case - M2.5x10 self tapping screws X8
  • Pi - M2.5x6-8 self tapping screws X4
  • Mounting Case - M5x10 BHCS or SHCS X2-4
  • 4010 Fan - M3x12 BHCS X4 + M3 Heatset inserts X4

No supports are needed for this design.

Red faces can be removed for wire/ribbon access (see 3MF)

As with all my designs, I'm open to suggestions..
